產品描述
概述
以PLC為基礎采用工業以太網搭建的DCS控制系統，使廠方能夠及時了解和掌握污水廠處理過程的運行工況、工藝參數的變化及大小、優化各工藝流程的運行，保證出水水質，降低處理成本，節省能耗，提高運行管理水平，使污水處理廠能長期正常穩定地運行，取得更佳效益。

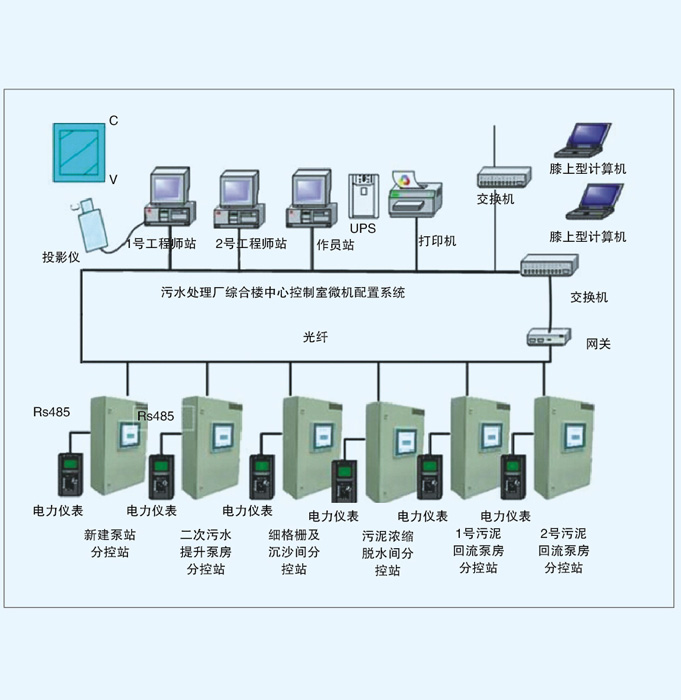

系統主要配置
污水處理廠PLC自動化控制系統主要包括以下幾個部分：中央控制室監控設備，可編程控制器(PLC)部分，檢測儀表部分，閉路監控部分。
中央控制室監控設備：通過中央管理中心的兩臺計算機在手動模式和自動模式下控制設備啟停、調節。
可編程控制器(PLC)部分：安裝在變配電所，加藥間，監控室等部門。
檢測儀表部分
● 粗、細格柵前后均設置了超聲波液位差計。
● 在進水管中安裝了電磁流量計，控制進水提升泵的啟停。
● 在氧化溝厭氧池中設置氧化還原電位(ORP)在線測定儀，在缺氧池及好氧池中分別設置溶解氧(DO)在線測定儀。
● 當監測到的實時值不在設定值范圍內時，可據此決定鼓風機開啟的臺數和曝氣量，在保證溶解氧在正常范圍內的基礎上為用戶節省了能源消耗。
● 在好氧池中設置污泥濃度計，實施監測好氧池中的污泥濃度，當池中污泥濃度較大時，會及時減少二沉池中的污泥回流量，增加排泥；當濃度較小時時，會適當增加污泥回流量。
● 在二沉池中設置泥位計，自動調節刮吸泥機、排泥設備，將剩余污泥外排，防止沉淀污泥發生腐敗。
● 出水池中設置pH計、COD在線測定儀、污泥濃度計，工作人員可隨時掌握出水水質情況，并判定出水是否達標排放。
● 閉路監控部分：通過以太網采集各設備的狀態信號并用RS232的通訊方式與馬賽克屏通訊，將生產的整個流程以及設備狀態顯示出來。
